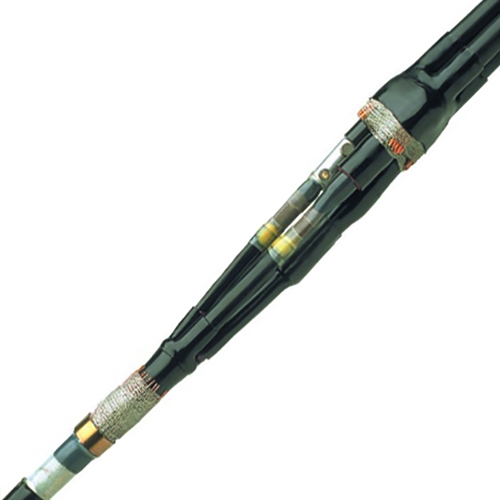

Муфта TRAJ-24/1
0
₽
Описание:
Здесь представлены муфты для соединения 3-х жильных кабелей с бумажной изоляцией в общей оболочке и одно- или трехжильных кабелей с пластмассовой изоляцией напряжением 20 кВ.
Характеристики
| Вид | Муфты |
| Тип | Переходные |
| Сила напряжения | Муфты 20 кВ |
| Сечение кабеля | Муфты сечением 120 / 240 |
| Монтаж | Внутренняя установка, Наружная установка |
| Тип изоляции | Пластмасса, Бумага |
| Производитель | Raychem |
| Номинальное напряжение Uo/U (кВ) |
Сечение жилы (мм²) Тип изоляции |
Обозначение для заказа Кабель с пластмассовой изоляцией проволочный экран |
Размеры (мм) |
|||
| Пластмассовая | Бумажная | L | D | |||
| 12/20 | 25-70 70-150 120-240 |
25-70 70-150 120-240 |
TRAJ-24/1×25-70-3SB TRAJ-24/1×70-150-3SB TRAJ-24/1×120-240-3SB |
1100 1200 1200 |
100 120 140 |
|
Переходные муфты на другие типы и сечения кабелей заказываются по запросу.
| Кабель
Здесь представлены муфты для соединения 3-х жильных кабелей с бумажной изоляцией в общей оболочке и одно- или трехжильных кабелей с пластмассовой изоляцией напряжением 20 кВ. Например, для соединения кабелей типа: АпвВ, ПвПуг, АПвБбШпв, AHXCMK-WTC, N(A)2XS2Y, N2XS(F)2Y, |
Конструкция с болтовыми соединителями Соединение кабелей с бумажной изоляцией и одножильных кабелей с пластмассовой изоляцией Бумажная изоляция жил закрывается термоусаживаемыми маслостойкими трубками, затем на каждую из жил устанавливаются электропроводящие трубки. Корешок разделки заполняется подмоткой из желтой ленты заполнения пустот, выравнивающей напряженность электрического поля, и герметизируется электропроводящей перчаткой с клеем. Таким образом, кабель с бумажной изоляцией трансформируется в кабель с пластмассовой изоляцией, и дальнейшее соединение выполняется как для пластмассовых кабелей. |
В месте среза полупроводящего экрана пластмассового кабеля и окончания проводящих трубок на жилах бумажного кабеля наносится желтая лента заполнения пустот. На жилы пластмассовых кабелей усаживаются трубки выравнивания напряженности поля. Жилы кабелей соединяют с помощью болтовых соединителей, которые входят в комплект муфты. Область соединения закрывается манжетами выравнивания напряженности электрического поля. Термоусаживаемые трехслойные трубки обеспечивают равномерную толщину изоляции и экранируют место соединения. Металлическая оболочка, броня или металлический экран кабеля с пластмассовой изоляцией соединяются с помощью непаянного соединения. Металлическая лента, оборачиваемая вокруг соединения, экранирует место соединения и обеспечивает дополнительную защиту. Наружная толстостенная термоусаживаемая трубка с клеем защищает и герметизирует муфту. |
