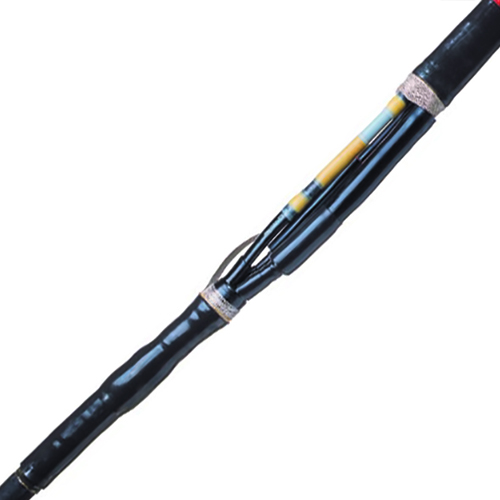

Муфта TRAJ-12/3
0
₽
Описание:
Соединение, предназначенное для использования с экранированными, а также неэкранированными кабелями трехжильной конструкции и в пластмассовой изоляции, а также трехжильных кабелей, помещенных в слой изоляции из бумаги, в общей оболочке, рассчитанных на максимальный уровень напряжения равный 6 и 10 кВ соответственно
Характеристики
| Вид | Муфты |
| Тип | Переходные |
| Сила напряжения | Муфты 6 кВ, Муфты 10 кВ |
| Сечение кабеля | Муфты сечением 35 / 50, Муфты сечением 70/120, Муфты сечением 150 / 240 |
| Монтаж | Внутренняя установка, Наружная установка |
| Тип изоляции | Пластмасса, Бумага |
| Производитель | Raychem |
| Номинальное напряжение Uo/U (кВ) |
Сечение жилы (мм²) | Обозначение для заказа Кабель с пластмассовой изоляцией |
Размеры (мм) |
|||
| без брони | с проволочной броней | L | D | |||
| 6/10 | 35-50 70-120 150-240 |
TRAJ-12/3×35-50 TRAJ-12/3×70-120 TRAJ-12/3×150-240 |
TRAJ-12/3×35-50-W TRAJ-12/3×70-120-W TRAJ-12/3×150-240-W |
1050 1250 1250 |
90 120 140 |
|
Переходные муфты на другие типы и сечения кабелей заказываются по запросу.
| Кабель
Здесь представлены муфты для соединения 3-х жильных кабелей с бумажной изоляцией в общей оболочке и трехжильных кабелей с пластмассовой изоляцией напряжением 6 и 10 кВ. Например, для соединения кабелей типа: АпвВ, ПвПуг, АПвБбШпв, AHXCMK-WTC, N(A)2XS2Y, N2XS(F)2Y, RG7H1R, с кабелями типа: АСБ, ААБлУ, СБ, ААГ, АСБГ, СБГ. |
Конструкция с болтовыми соединителями Соединение кабелей с бумажной изоляцией и трехжильных кабелей с пластмассовой изоляцией Конструкция муфты предусматривает случаи присоединения экранированных и неэкранированных пластмассовых кабелей. Монтаж и конструкция муфты аналогичны муфте для соединения одножильных кабелей. Комплект включает в себя непаянную систему заземления для различных типов экранов и брони. В комплект муфты входят болтовые соединители жил. |
